 Описание трансформатора тока и напряжения имеют общие параметры:

Место установки - тип объекта, сам объект и фидер или шина в зависимости от типа трансформатора;

Фаза - фаза, к которой подключен трансформатор, А, B, C;

Заводской номер - заводской номер трансформатора, рекомендуется быть уникальным номером в рамках системы;

Инвентарный номер - инвентарный номер, должно быть число;

Наименование - наименование трансформатора или фирмы-изготовителя трансформатора;

Фактическая нагрузка - фактическая нагрузка трансформатора;

Дата установки - дата установки трансформатора;

Дата поверки - дата поверки трансформатора;

Дата следующей поверки - дата следующей поверки трансформатора согласно межповерочному интервалу;

Межповерочный интервал - межповерочный интервал в годах, определяет дату следующей поверки;

Номер акта - номер акта о поверке;

Коэффициенты трансформации - коэффициенты трансформации первичный и вторичный;

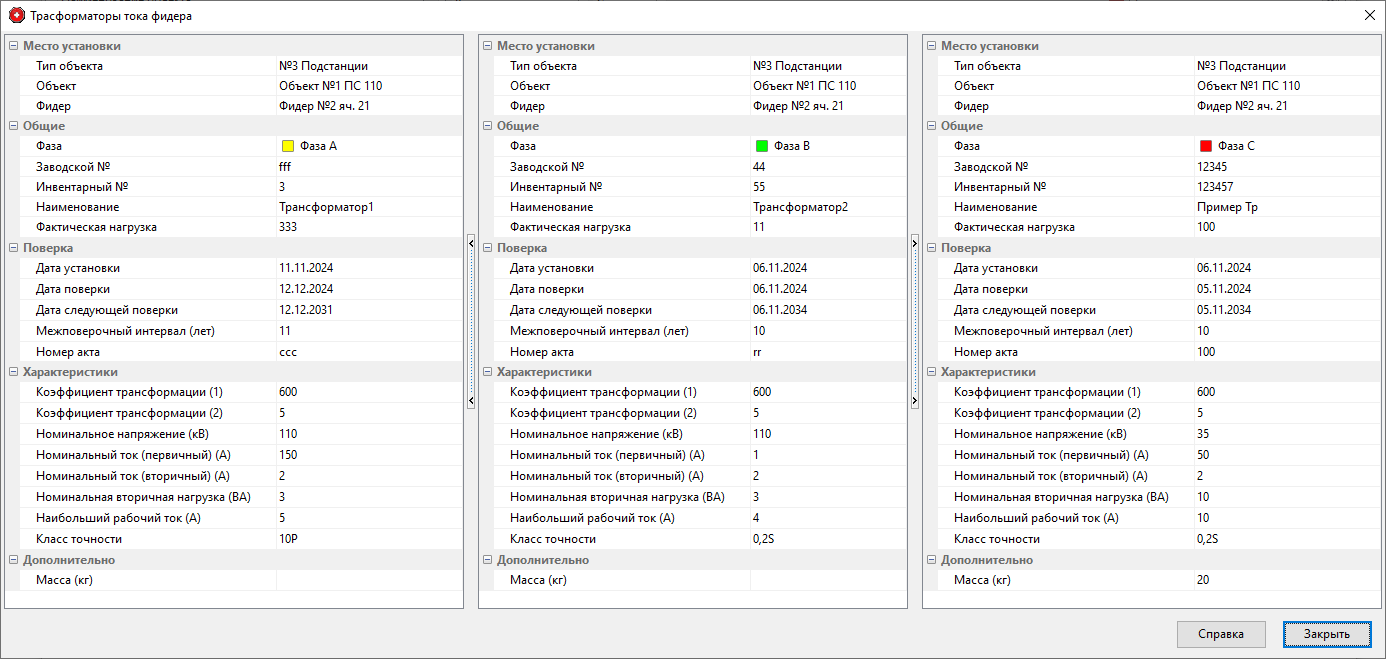

Просмотр описания трансформаторов по трем фазам возможно по кнопке "Просмотр". Форма показана на рисунке ниже.

ACDBTrans3Phase

Форма "Трансформаторы тока фидера"
