Диспетчер трансформаторов

Оглавление  Назад  Далее

 Вызов формы - главная форма приложения, закладка "Описание точек учета", группа "Точки учета электроэнергии", кнопка "Диспетчер трансформаторов".

 Форма "Диспетчер трансформаторов" предназначена для ввода описания новых трансформаторов, изменения описания или удаления трансформаторов из БД АльфаЦЕНТР. Форма показана на рисунке ниже.

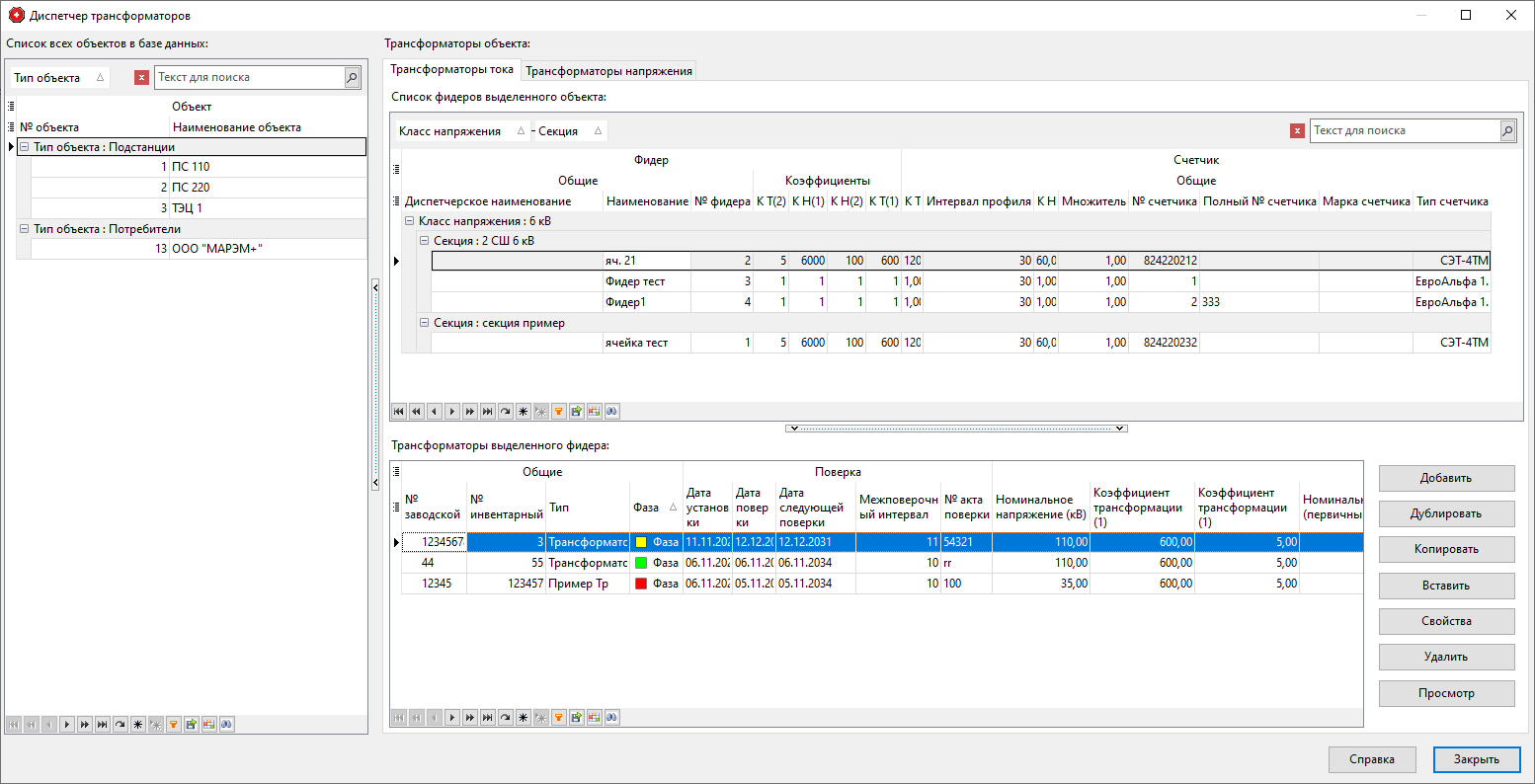

ACDBTransManagerForm

Форма "Диспетчер трансформаторов"



 Форма в левой части содержит список объектов, которые ранее были описаны в БД АльфаЦЕНТР. В правой части имеется две закладки - Трансформаторы тока и Трансформаторы напряжения. Каждая закладка содержит трансформаторы заданного типа.

 На закладке "Трансформаторы тока" показаны в верхней части все фидеры выбранного объекта, а в нижней части - описание трансформаторов для каждого фидера. Сначала необходимо выбрать требуемый фидера, а затем уже выбрать требуемый трансформатор. Имеются следующие кнопки для работы со списком трансформаторов:

Добавить - добавление описания нового трансформатора для текущего выбранного фидера. Если описаны уже 3 трансформатора, то добавить новый трансформатор нельзя;

Дублировать - добавление описания нового трансформатора с параметрами текущего выбранного трансформатора. При добавлении устанавливается следующая фаза трансформатора, а так же устанавливаются пустыми номер трансформатора и инвентарный номер;

Копировать - скопировать выбранный трансформатор со всеми параметрами для последующего использования как шаблона для добавления новых трансформаторов в разные объекты;

Вставить - вставка описания нового трансформатора с использованием в качестве шаблона ранее скопированного трансформатора. Использования кнопок "Копировать" и "Вставить" позволяет быстро добавлять новые трансформаторы для фидеров и шин;

Свойства - изменение описания выбранного трансформатора.

Удалить - удаление выбранного трансформатора из БД АльфаЦЕНТР

Просмотр - просмотр описания всех трех трансформаторов в одной форме;

Добавление, дублирование или изменение описания трансформатора тока производится в форме "Свойства трансформатора тока".



 На закладке "Трансформаторы напряжения" показаны в верхней части все секции шин выбранного объекта, а в нижней части - описание трансформаторов для каждой шины. Сначала необходимо выбрать требуемую шину, а затем уже выбрать требуемый трансформатор. Имеются следующие кнопки для работы со списком трансформаторов:

Добавить - добавление описания нового трансформатора для текущего выбранной шины. Если описаны уже 3 трансформатора, то добавить новый трансформатор нельзя;

Дублировать - добавление описания нового трансформатора с параметрами текущего выбранного трансформатора. При добавлении устанавливается следующая фаза трансформатора, а так же устанавливаются пустыми номер трансформатора и инвентарный номер;

Копировать - скопировать выбранный трансформатор со всеми параметрами для последующего использования как шаблона для добавления новых трансформаторов в разные объекты;

Вставить - вставка описания нового трансформатора с использованием в качестве шаблона ранее скопированного трансформатора. Использования кнопок "Копировать" и "Вставить" позволяет быстро добавлять новые трансформаторы для фидеров и шин;

Свойства - изменение описания выбранного трансформатора.

Удалить - удаление выбранного трансформатора из БД АльфаЦЕНТР

Просмотр - просмотр описания всех трех трансформаторов в одной форме;

Добавление, дублирование или изменение описания трансформатора напряжения производится в форме "Свойства трансформатора напряжения".
