Показ данных на отдельном графике. Работа с графиками в рамках таблицы описано в разделе "Показ данных в виде графика таблицы".
График имеет следующие возможности:
•Показ нескольких диаграмм на одном графике;
•Показ нескольких серий данных на каждой диаграмме в виде столбцов, линий или области;
•Показ заголовка диаграммы;
•Показ подсказок для точек серий данных;
•Показ подсказок на осях диаграммы;
•Показ условных обозначений (легенды) диаграммы;
•Показ или скрытия различных серий данных;
•Экспорт графика в различных форматах;
•Предварительный просмотр и печать графика;

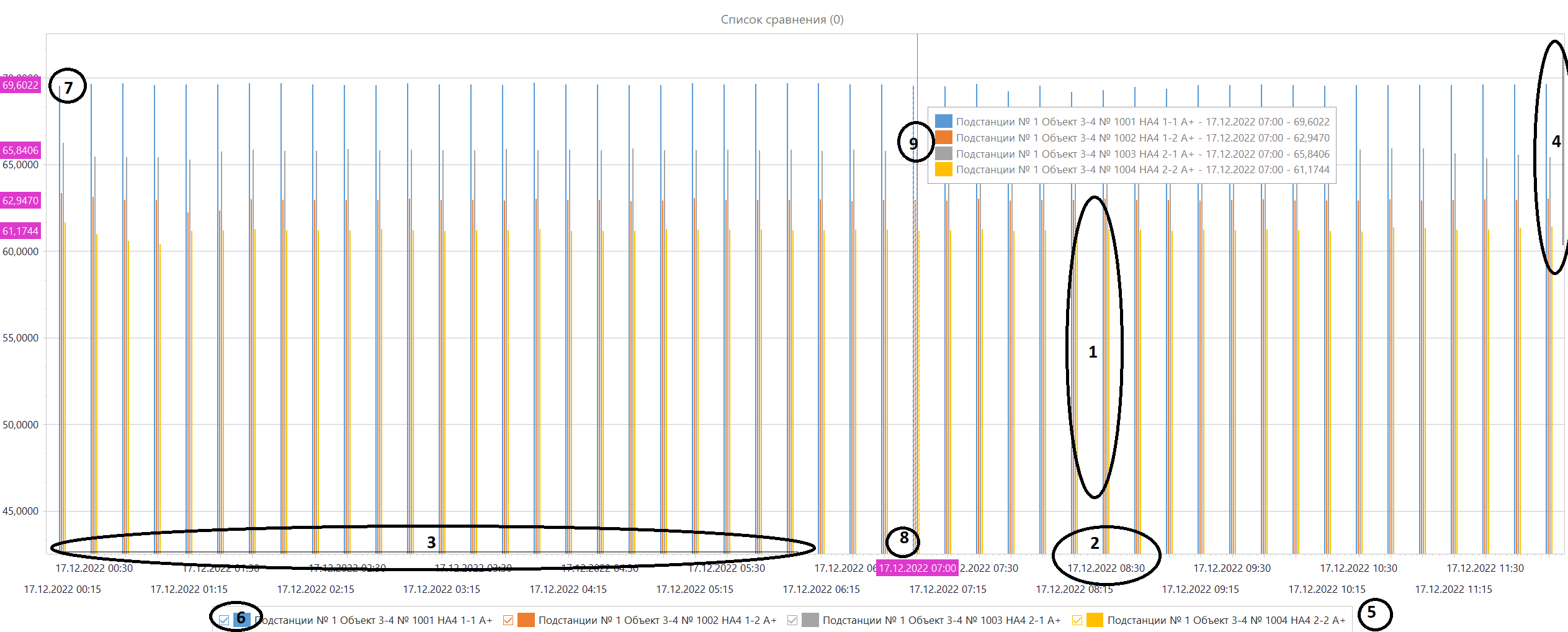

График с одной диаграммой показан ниже. Описание выделенных элементов графика показаны ниже после графика.
Элементы графика:
1.Столбцы данных графика;
2.Метка времени на оси абсцисс (ось X);
3.Скрытая горизонтальная полоса прокрутки. Для отображение полосы прокрутки необходимо подвести указатель мыши к ползунку;
4.Скрытая вертикальная полоса прокрутки. Для отображение полосы прокрутки необходимо подвести указатель мыши к ползунку;
5.Легенда диаграммы - список всех серий с данными (показано наименование серии, её цвет на диаграмме, галочка видимости серии на диаграмме);
6.Галочка видимости серии на диаграмме - щелчок по галочку показывает/скрывает серию;
7.Подсказка значения по оси ординат (ось Y) - курсор мыши, располагаясь над значением серии, подсвечивает значения серии и показывает подсказки на осях диаграммы и на самой диаграмме
8.Подсказка значения на оси абсцисс (ось X) - см. пункт 7
9.Подсказка значения на диаграмме - см. пункт 7, на картинке указатель мыши был в районе цифры 9.
Действия пользователя:
•Масштабирование диаграммы - удерживайте нажатым клавишу Ctrl и вращайте колесику мышки для масштабирования графика.
•Масштабирование диаграммы - удерживайте нажатым клавиши Shift/Alt и нажимайте левую кнопку мыши для увеличения/уменьшения масштаба графика;
•Масштабирование диаграммы - удерживайте нажатым правую кнопку мыши и выделите часть на графике для масштабирования графика. Выделенная область будет целиком показана на графике;
•Перемещение по оси Y диаграммы - вращение колесика мышки;
•Перемещение по оси X диаграммы - удерживайте нажатым клавишу Shift и вращение колесика мышки;
•Перемещение по осям диаграммы - удерживайте нажатым левую клавишу мыши и двигайте указать мыши;
По умолчанию диаграммы графика показывает все значения, поэтому полосы прокрутки отсутствуют. После изменения масштаба диаграммы (увеличения) будут показаны только часть данных, поэтому по нижней/правой части графика появляются полосы прокрутки для перемещения по осям графика/
