Работа с графиками

 График в приложении представляет собой отдельный компонент, который может располагаться как на схеме, так и вне нее. Возможен перенос графика по экрану – для этого необходимо, чтобы график был "отстыкован" (визуально это выражается тем, что график имеет свое окно). Если график отстыкован, то нажатие левой кнопки мыши интерпретируется как перенос графика по экрану. В противном случае, как изменение масштаба графика при передвижении мыши слева направо и сверху вниз (масштабирование/зумирование) или установка таких размеров, при которых видны все точки всех графиков.

 При этом правая кнопка всегда интерпретируется, как перенос содержимого графика в его пределах (удерживая нажатой правую кнопку мыши, попробуйте "перенести" содержимое) и вызов локального меню;

 Графики могут показывать информацию следующих видов:

1.Активный/реактивный прием/отдачу (технический интервал);

•Прием;

•Отдачу;

2.Параметры качества (произвольный интервал);

•Активная мощность;

•Полная мощность;

•Частота;

•Ток;

•Напряжение;

•Углы между током и напряжением;

•Углы между фазами;

3.Мониторинг параметров счетчика – на графики может быть показан любой один параметр счетчика + дополнительная информация (номер шина и ее класс напряжения, номер фидера и его наименование).

4.Мониторинг технических групп – на графике показывается или суммарные данные по группе, или данные по каждой составляющей группы;

5.Фазные токи и напряжения с учетом углов;

6.Совмещенный мониторинг – на одном графике показывается выбранный параметр с произвольного количества счетчиков;

График параметров качества может показывать один из выше перечисленных параметров. Технический график показывает следующую информацию:

•Активный/реактивный прием/отдачу – значения указанного параметра за технический интервал (прием всегда выше 0, отдача всегда ниже 0);

•Тренд для каждого графика (Активный/реактивный прием/отдача) – показывается пунктиром;

•Нарастающий итог для каждого графика (Активный/реактивный прием/отдача);

•Прогноз до конца получасовки или часа – показывается жирной ярко-красной линией;

•Норма до конца получасовки или часа - показывается бледно-розовой линией;

•Уставки – показываются тонкой горизонтальной линией.

 На графике фазных токов и напряжений пользователь видит значения токов, напряжений, фазные углы и углы между током и напряжением.

 На совмещенном мониторинге пользователь может указать любой параметр счетчика;

 Максимальное количество точек на графике определяется параметром "Точек на графике" в диалоговом окне "Свойства схемы" для графиков первого и второго типа и параметром "Точке на мониторинге" – для третьего и далее. При превышении указанного числа более ранние значения затираются.

 График имеет свое локальное меню:

•Увеличить/уменьшить – увеличение или уменьшение графика для удобства просмотра;

•Пристыковать/отстыковать – пристыковка графика к рабочей области (в данном режиме график перемещается вместе со схемой) / отстыковка графика от носителя (рабочая область) и переход в оконный режим. В данном режиме график может свободно перемещаться по всему экрану. Аналогичные действия вызывает двойной щелчок мыши. График мониторинга стыкуется только к своей панели мониторинга (даже если она невидима);

•Данные – режимы просмотра

❑Для графиков первого типа это:

▪Активная – просмотр только активной энергии (прием и отдача);

▪Реактивная – просмотр только реактивной энергии (прием и отдача).

❑Для второго:

▪Активная мощность;

▪Полная мощность;

▪Частота;

▪Ток;

▪Напряжение;

▪Углы между током и напряжением;

▪Углы между фазами;

❑Для графиков мониторинга (третий тип) данный пункт отсутствует;

❑Для графиков мониторинга (четвертый тип) это:

▪Суммарные;

▪По составляющим;

❑Для фазной диаграммы и совмещенного мониторинга данный пункт отсутствует.

•Размер

❑Увеличить – увеличение размера графика в два раза;

❑Уменьшить – уменьшение размера графика в два раза;

❑Нормальный – установка стандартных размеров графика.

•График

❑По умолчанию – установка свойств графика по умолчанию;

❑Авторазмер – автоматическое вычисление минимального и максимального значений графика для удобства просмотра;

❑Легенда – определяет видимость легенды – условные обозначения графиков;

❑Метки – определяется видимость меток для каждой точки графика;

❑Очистить – очистка графика (удаление всех значений).

❑Свойства – вызов диалогового окна "Свойства графика". Данное диалоговое окно состоит из пяти закладок и позволяет настроить многие параметры отображения графика.

•Счетчик

❑Параметры – вызов диалогового окна "Параметры счетчика";

❑Свойства – вызов диалогового окна "Свойства счетчика";

❑Соединение – определяет видимость пунктирной линии, соединяющей график со счетчиком.

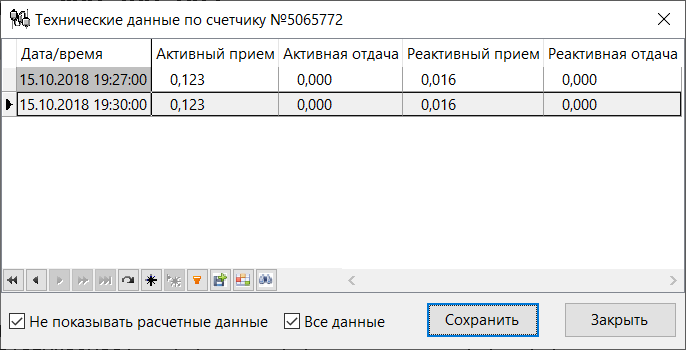

•Таблица – просмотр данных графика в табличной форме (см. рис. ниже). Данный пункт доступен для всех графиков, кроме фазной диаграммы;

Табличное представление данных со счетчика
